Saitenhalter mit der 4ten Achse

Beitragvon Schreinerin » Sa Jan 07, 2017 7:00 pm

Guten Abend Zusammen,

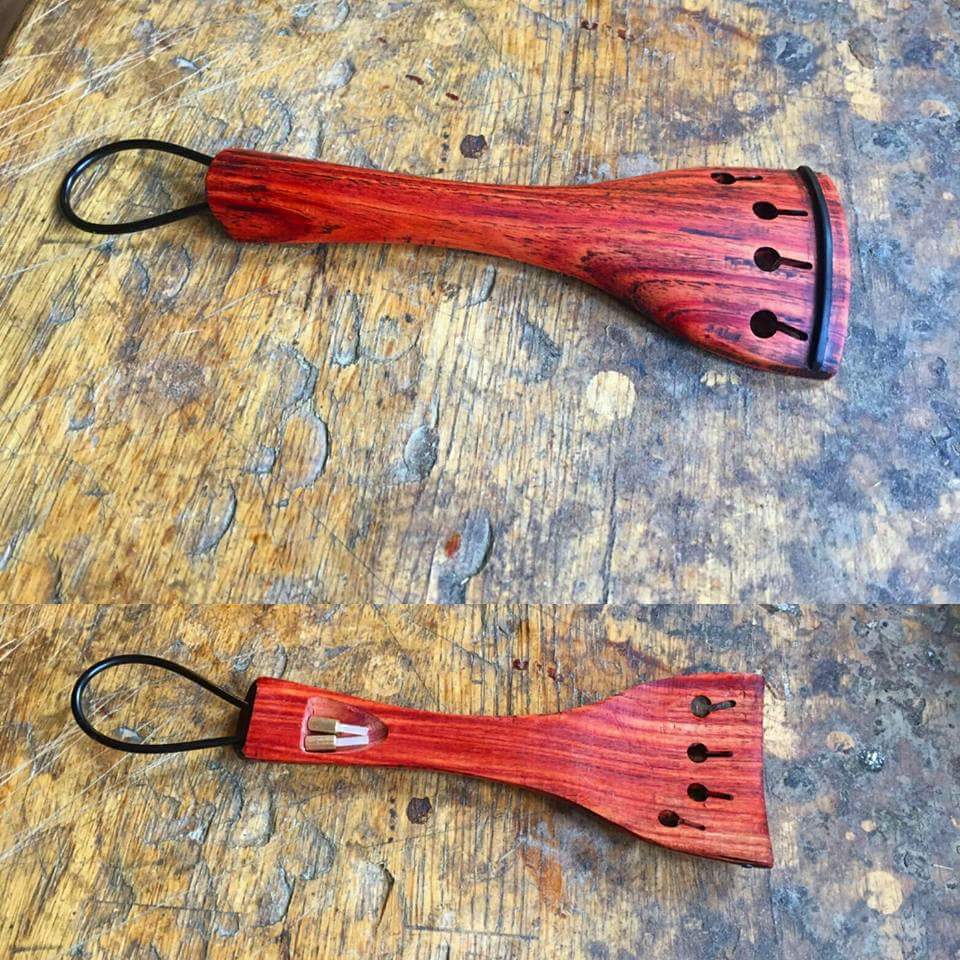

vor einiger Zeit haben wir für einen Kunden ein Konzept entwickelt, wie er seine Saitenhalter für seine Instrumente fräsen kann.

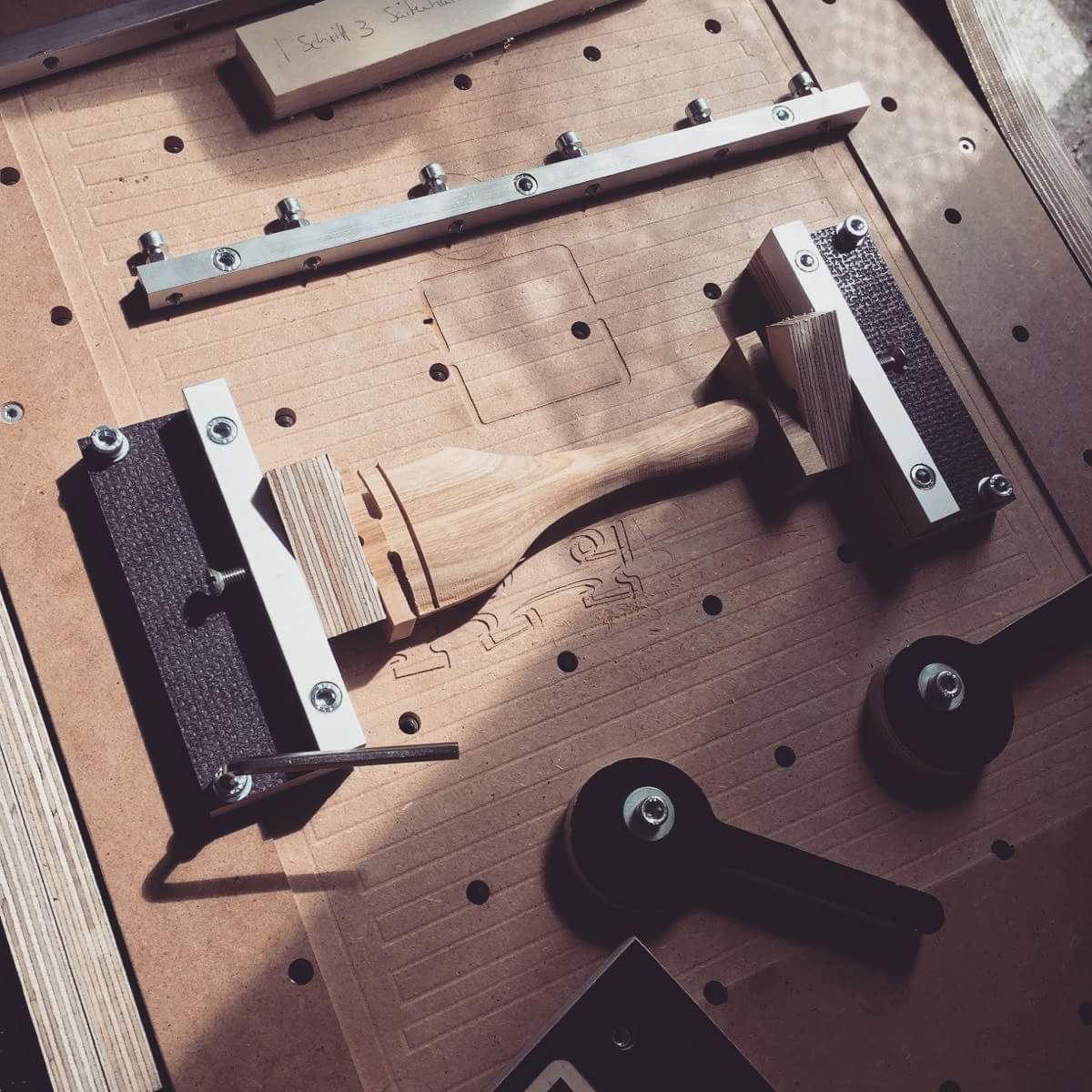

Zuerst haben wir eine Wendeschablone angefertigt auf dem das Werkstück Manuell gedreht wurde für die zweiseitige Bearbeitung. (2,5D)
Die Zeichnungen wurden mit Rhino3d erstellt und mit Cambam generiert, um Sie mit Mach3 auszulesen.

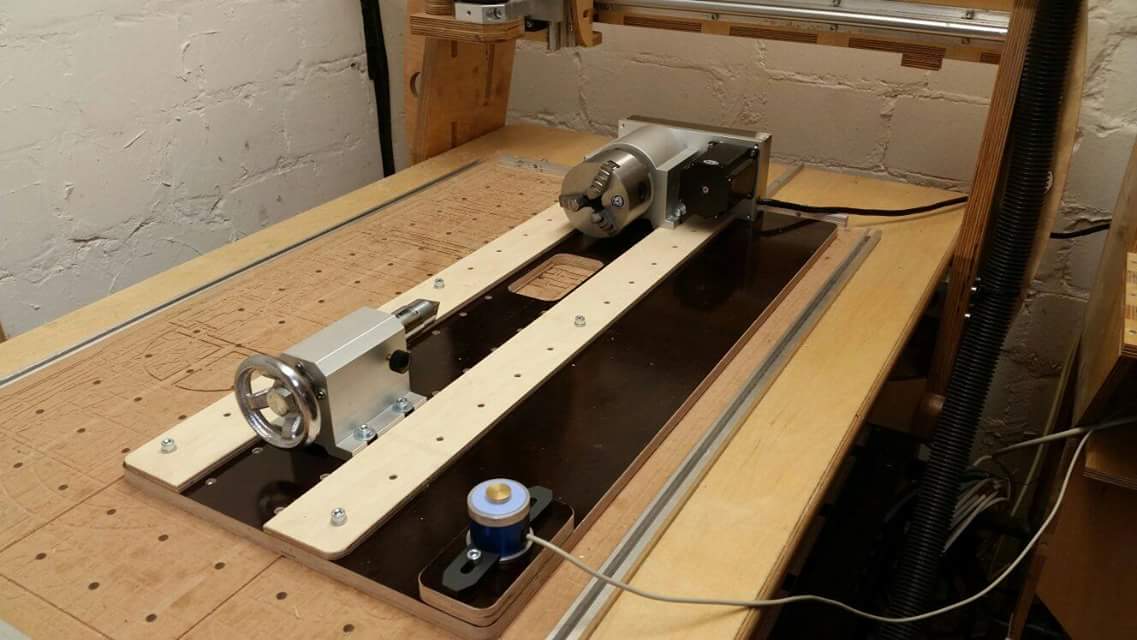

Weil dem Kunden das Wenden zu Zeitaufwendig war, haben wir dann eine 4te Achse, mit zusätzlicher Leadshine Endstufe angeschlossen.
Um die 4te Achse zu bedienen, kam dann Rhinocam statt Cambam zum Einsatz.
Das Programm ist wirklich beeindruckend!
Sehr Vielfältig und trotzdem einfach zu bedienen.
Des Weiteren mit Rhino3d kompatibel....bedeutet die Zeichnungen werden direkt in Rhino3d vorbereitet und wenn ein Fehler gefunden oder eine Änderung gewünscht wird, kann dies direkt geändert werden.
Dies war sonst in CamBam oder Estlcam etwas umständlicher.



Ich hoffe das dazu gehörige Video gefällt euch! :-)
>>> https://youtu.be/RixH0EbYZow
Würde mich über euer Feedback freuen!

Liebe grüße
Janina
