Trotzdem empfehlen wir immer die Elektrische Installation nur durch Fachpersonal durchführen lassen!
Wir können keine Gewährleistung für selbst gebaute Steuerungen übernehmen!
Die PDF mit der entsprechenden Anleitung für das Triple Beast findet ihr hier >>>>
http://www.benezan-electronics.de/manuals/TripleBeastBOB-Installation.pdf

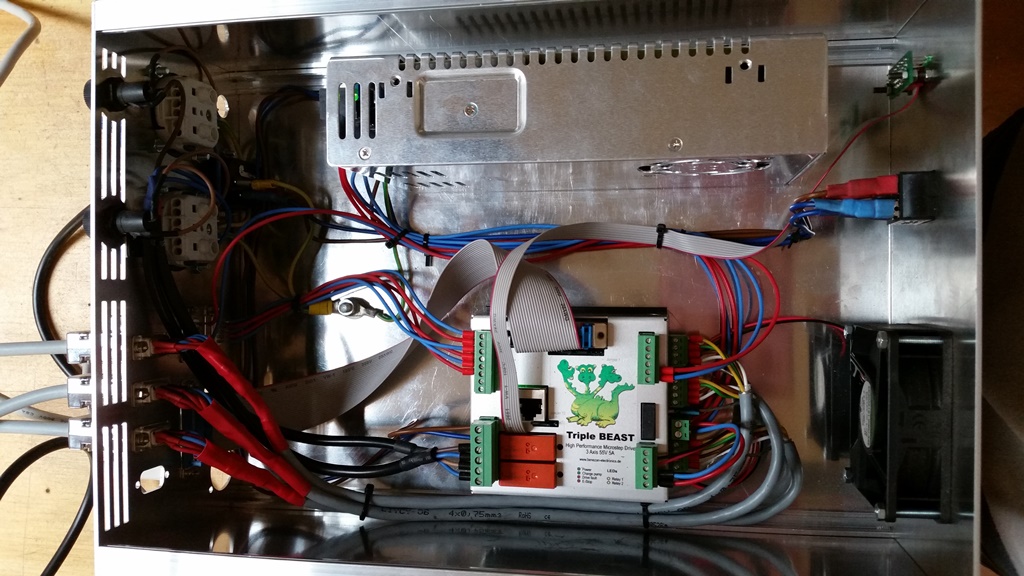

- Steuerung Teil 1.jpg (235.23 KiB) 8009 mal betrachtet
- Steuerung Teil 2.jpg (211.4 KiB) 8009 mal betrachtet

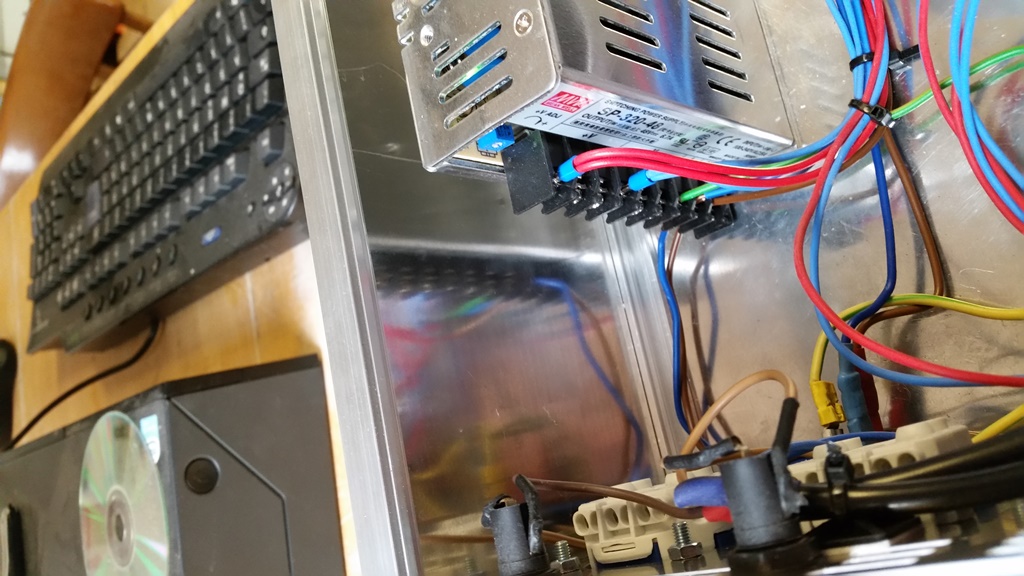

- Steuerung Teil 3.jpg (238.07 KiB) 8009 mal betrachtet

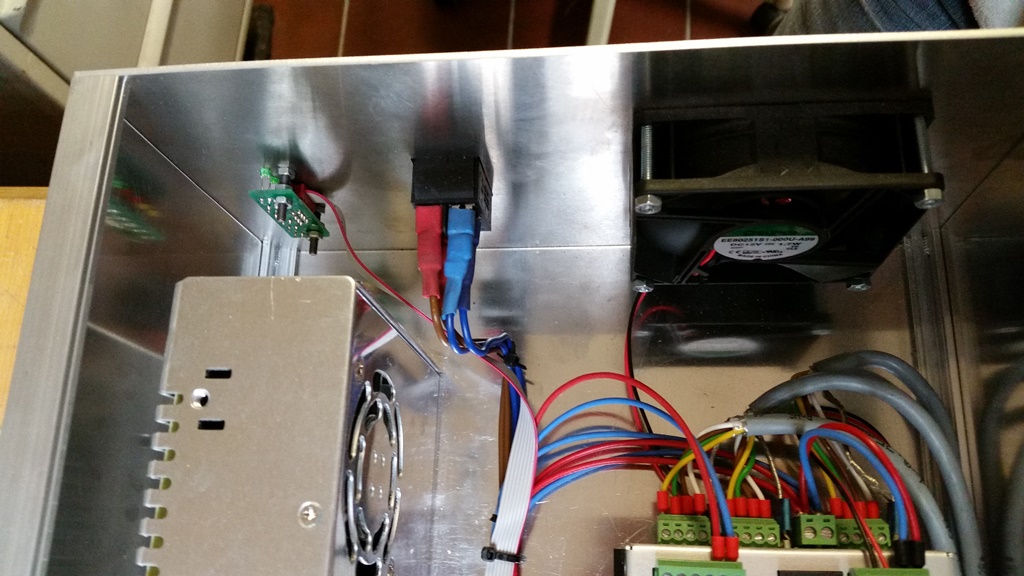

- Steuerung Teil 4.jpg (209.36 KiB) 8009 mal betrachtet

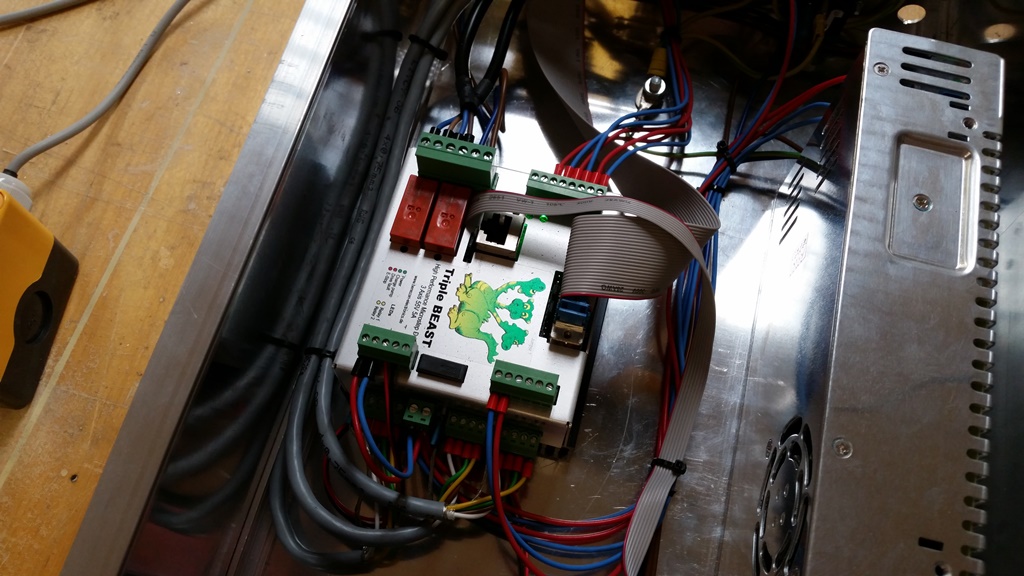

- Steuerung Teil 5.jpg (203.13 KiB) 8009 mal betrachtet

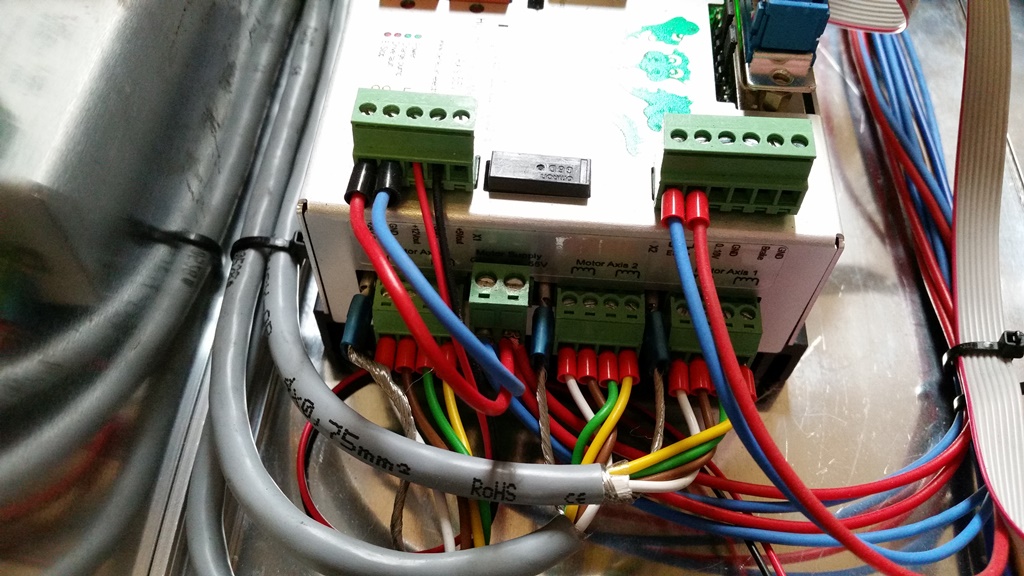

- Steuerung Teil 6.jpg (213.18 KiB) 8009 mal betrachtet
Das nachfolgende Bild haben wir von einem Kunden bekommen.

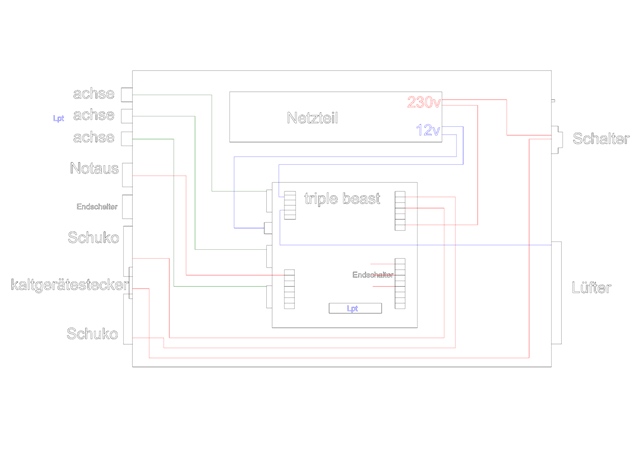

Dieser hat eine vereinfachte Skizze erstellt, anhand dessen man leicht erkennen kann, wie die Steuerung verkabelt werden muss.
(Auch hier gilt ! >>>>Elektrische Installation nur durch Fachpersonal durchführen lassen)
- Steuerungsaufbau.jpg (36.54 KiB) 8009 mal betrachtet
